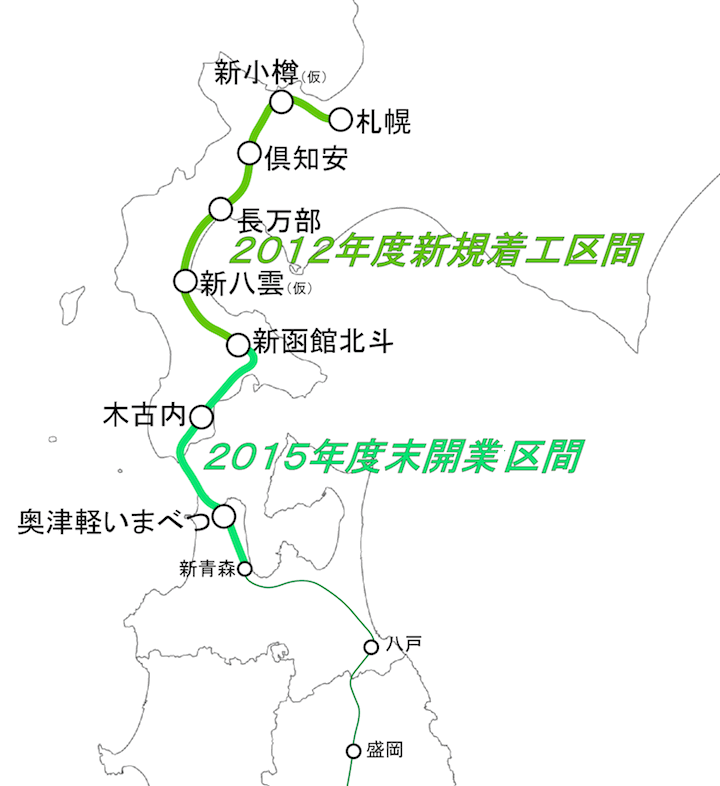

北海道新幹線概況図

建設中の北海道新幹線概況図　２０１８年９月版

新青森～新函館北斗間は２０１６年３月２６日に開業しました。一方、新函館～札幌間は２０１２年に起工式が執り行われ、一部のトンネル掘削工事が行われています（２０１７年１１月現在）。

・各駅の概要（今後変更の可能性があります。開業区間の駅については、駅名をクリックして下さい。）

	新青森起点(km)	駅設備	備考
新青森	0.00	高架島式２面４線	既設
奥津軽いまべつ	38.51	地平２面３線（下り待避線に１面／上り本線に１面）	海峡線津軽今別駅と置換
木古内	113.33	高架２面３線（下り本線１面／上り待避線に１面）	海峡線木古内駅に併設
新函館北斗	148.79	地平２面３線（下り本線・待避線に１面２線／上り本線に１面）	函館本線渡島大野駅に併設
新八雲（仮称）	202.94	地平相対式２面２線	単独駅
長万部	235.94	高架相対式２面４線（上下待避線に１面ずつ）	函館本線長万部駅に併設
倶知安	290.30	高架相対式２面２線	函館本線倶知安駅に併設
新小樽（仮称）	328.28	高架相対式２面２線	単独駅
札幌	360.59	高架相対式２面２線	現駅の東方・創成川上に建設

・主な土木構造物（灰色網部分＝新在共用区間）→読者の方からのご指摘により、細部修正しました（２０１７年１１月５日）

新青森
阿弥陀トンネル	１９０ｍ
津軽蓬田トンネル	６１９０ｍ
第一外黒山トンネル	１４５ｍ
第二外黒山トンネル	６８３ｍ
館下トンネル	５４５ｍ
館沢トンネル	５９０ｍ
大平トンネル	１５１０ｍ
津軽トンネル	５８８０ｍ
奥津軽いまべつ
大川平トンネル	１３３７ｍ
第一今別トンネル	１６０ｍ
第二今別トンネル	６９０ｍ
第一浜名トンネル	４４０ｍ
第二浜名トンネル	２８０ｍ
第三浜名トンネル	１７０ｍ
第四浜名トンネル	１４０ｍ
青函トンネル	５３８５０ｍ
第一湯の里トンネル	１１６７ｍ
知内川橋梁	３４８ｍ
第二湯の里トンネル	１６３８ｍ
第一重内トンネル	８１３ｍ
第二重内トンネル	１２１８ｍ
第一森越トンネル	１６３４ｍ
第二森越トンネル	１６６ｍ
第三森越トンネル	３２２ｍ
第四森越トンネル	４０５ｍ
木古内
札苅トンネル	１２３５ｍ
幸蓮トンネル	１４１０ｍ
泉沢トンネル	１７２０ｍ
渡島当別トンネル	８０７３ｍ
新茂辺地トンネル	３３５５ｍ
万太郎トンネル	５３０ｍ
新函館北斗
渡島トンネル	３２６７５ｍ
二股トンネル	（約１．５ｋｍ）
磐石トンネル	（約４．６ｋｍ）
祭礼トンネル	（約４．０ｋｍ）
野田追トンネル	８１７０ｍ
新八雲（仮称）
遊楽部川橋梁	２４５ｍ
立岩トンネル	１６９８０ｍ
幌内トンネル	５１０ｍ
豊野トンネル	１６７０ｍ
国縫トンネル	（約１．３ｋｍ）
長万部
内浦トンネル	１５５６０ｍ
昆布トンネル	１０４１０ｍ
宮田トンネル	（約０．１ｋｍ）
ニセコトンネル	２２７０ｍ
羊蹄トンネル	９７９０ｍ
尻別川橋梁	３４０ｍ
南倶登山川橋梁	２１０ｍ
倶知安
二ッ森トンネル	１２６３０ｍ
後志トンネル	１７９７５ｍ
新小樽（仮称)
朝里トンネル	４３２５ｍ
札樽トンネル	２６２３０ｍ
札幌

新函館北斗～札幌の整備状況　写真のある場合は工区名をクリックして下さい。（２０１８年１１月０９日更新）

工区名	位置	工区位置（新青森起点km）				状況	起工式の日
		工事起点	工事終点	工区延長km	備考
（新函館北斗駅）	北斗市	148.790
市渡高架橋他	北斗市	149.334	149.795	0.461		設計入札中
渡島トンネル（村山）他	北斗市	149.795	155.160	5.380	村山工区L=5265m	掘削中	2014/7/8
渡島トンネル（台場山）他	北斗市	155.160	158.660	3.500		掘削中	2018/5/28
渡島トンネル（天狗）他	北斗市	158.660	163.260	4.600		掘削中	2016/11/7
渡島トンネル（南鶉）他	北斗市・厚沢部町	163.260	167.660	4.400		掘削中	2017/9/1
渡島トンネル（北鶉）他	厚沢部町	167.660	172.660	5.000		掘削中	2017/11/15
渡島トンネル（上二股）他	厚沢部町・八雲町	172.660	177.220	4.540		発注済
渡島トンネル（上ノ湯）他	八雲町	177.220	182.510	5.310	上ノ湯工区L=5270m	発注済

二股トンネル他	八雲町	182.540	185.724	3.184	二股トンネルL=1530m/磐石Ｔ南工区L=1559m	掘削中	2019/9/20
磐石トンネル（北）他	八雲町	185.724	188.740	3.016	磐石Ｔ北工区L=2986m	発注済

祭礼トンネル他	八雲町	188.860	190.885	2.025	祭礼トンネルL=1980m	発注済

野田追トンネル（南）他	八雲町	190.955	194.630	3.680	野田追Ｔ南工区L=3675m	掘削中	2017/9/19
野田追トンネル（北）他	八雲町	194.630	199.160	4.530	野田追Ｔ北工区L=4490m	掘削中	2015/11/13

（新八雲駅）	八雲町	202.940


立岩トンネル（立岩）他	八雲町	204.620	209.640	5.020	立岩Ｔ立岩工区L=4960m	掘削中	2014/12/13
立岩トンネル（山崎）他	八雲町	209.640	214.600	4.960	立岩Ｔ山崎工区L=4960m	掘削中	2018/2/22
立岩トンネル（ルコツ）他	八雲町・長万部町	214.600	219.600	5.000	立岩Ｔルコツ工区L=5000m	掘削中	2017/6/19
立岩トンネル（豊津）他	長万部町	219.600	221.705	2.105	立岩Ｔ豊津工区L=2060m	発注済
豊野トンネル他	長万部町	221.705	224.080	2.375	幌内T L=510m 豊野T L=1670	公告済

（長万部駅）	長万部町	235.940

内浦トンネル（静狩）他	長万部町・黒松内町	247.405	253.000	5.595	内浦Ｔ静狩工区L=5570m	掘削中	2018/8/7
内浦トンネル（東川）	黒松内町・蘭越町	253.000	258.000	5.000	内浦Ｔ東川工区L=5000m	掘削中	2019/9/26
内浦トンネル（幌内）他	蘭越町	258.000	263.025	5.025	内浦Ｔ幌内工区L=5000m	掘削中	2018/10/25

昆布トンネル（桂台）他	ニセコ町	263.470	268.295	4.825	昆布Ｔ桂台工区L=4800m	掘削中	2014/11/9
昆布トンネル（宮田）他	ニセコ町	268.295	273.920	5.625	昆布Ｔ宮田工区L=5610m	掘削中	2015/11/21

ニセコトンネル他	ニセコ町	274.489	276.880	2.391	ニセコトンネルL=2270m	掘削中	2018/7/5

羊蹄トンネル（有島）他	ニセコ町	277.496	281.741	4.245	羊蹄Ｔ有島工区 L=4221m	公告済
羊蹄トンネル（比羅夫）他	倶知安町	281.741	287.320	5.579	羊蹄Ｔ比羅夫工区L=5569m	掘削中	2019/3/25

（倶知安駅）	倶知安町	290.300


二ツ森トンネル（鹿子）他		296.375	301.185	4.810	二ツ森Ｔ鹿子工区L=4780m	掘削中	2017/5/15
二ツ森トンネル（尾根内）他		301.185	305.800	4.620	二ツ森Ｔ尾根内工区L=4615m	掘削中	2017/11/9

後志トンネル（落合）他	赤井川村	310.118	315.000	4.882	後志Ｔ落合工区L=4865m	掘削中	2015/11/16
後志トンネル（北上沢）他	赤井川村	315.000	319.600	4.600	後志Ｔ北上沢工区L=4600m	掘削中	2016/7/21
後志トンネル（塩屋）他	余市町・小樽市	319.600	323.650	4.050	後志Ｔ塩屋工区L=4050m	斜路掘削中	2018/10/23

（新小樽駅）		328.280

朝里トンネル他	小樽市	328.432	332.825	4.393	朝里トンネルL=4325m	掘削中	2018/7/2

札樽トンネル（石倉）他	小樽市	333.050	337.604	4.554	札樽Ｔ石倉工区L=4504m	発注済
札樽トンネル（　）他	小樽市	337.604	341.600
札樽トンネル（星置）他	小樽市・札幌市	341.600	346.000	4.400	札樽Ｔ石倉工区L=4400m	発注済
札樽トンネル（富丘）他	札幌市	346.000	350.500	4.500	札樽Ｔ富丘工区L=4500m	発注済
札樽トンネル（札幌）他	札幌市	350.500	358.906	8.406	札樽Ｔ札幌工区L=8412m （工区延長より長い矛盾）	立坑掘削中	2019/8/29


（札幌駅）		360.590

まだまだ先は長いですね。
