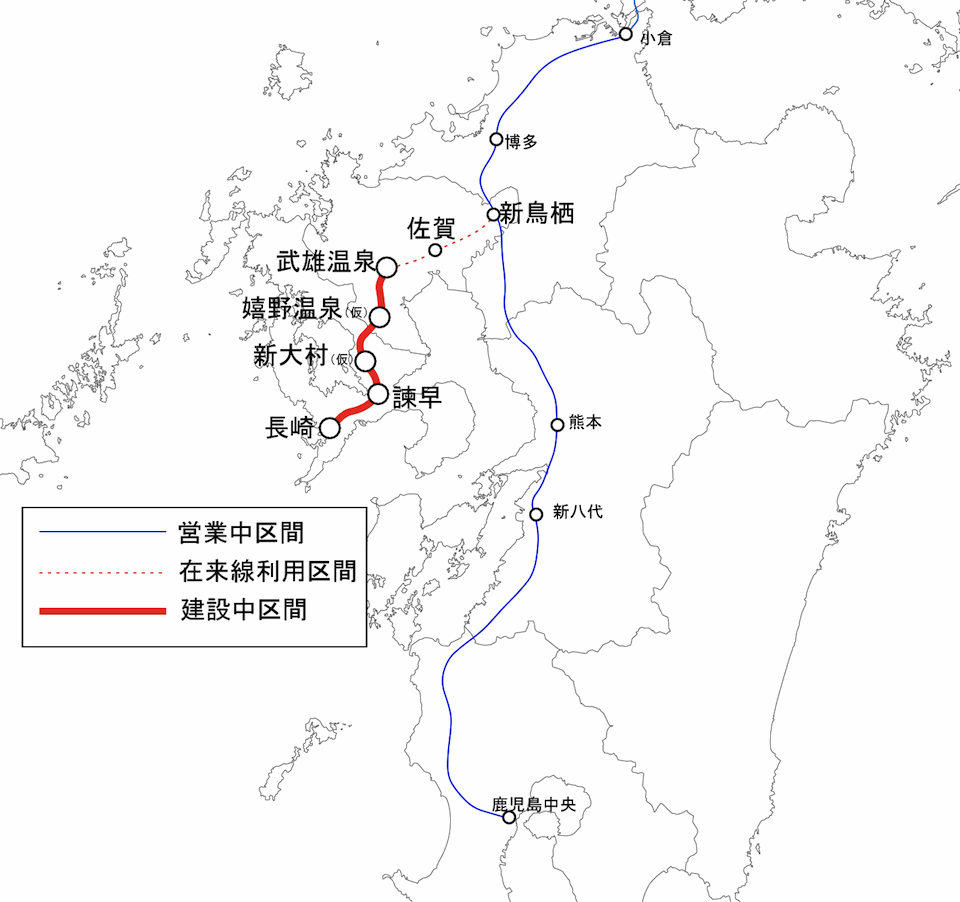

九州の建設中新幹線概況図

九州の建設中新幹線概況図　２０１８年１月版

２０２２年度の開業を目指し、武雄温泉～長崎間の建設が進められています。ほとんどの工区で建設着手済となっており、各所で高架橋が姿を現しています。運行形態については、ＧＣＴ（可変軌間列車＝フリーゲージトレイン・ＦＧＴ）の開発・量産が間に合わない可能性が高いので（国交省資料）、博多～武雄温泉間は在来線特急・武雄温泉～長崎間ではいわゆるフル規格新幹線を運行し、武雄温泉駅で両者の対面乗り換えをすることで合意しています（長崎県資料）。

・各駅の概要

・主な土木構造物

・武雄温泉～長崎の整備状況　写真は工区名をクリックして下さい

各駅の概要

	武雄温泉起点(km)	駅設備	備考
武雄温泉	0.00	高架相対式２面２線	佐世保線武雄温泉駅に併設
嬉野温泉（仮称）	10.90	高架相対式２面２線	単独駅
新大村（仮称）	32.21	高架相対式２面２線	単独駅（大村線新駅に併設）
諫早	44.71	地平相対式２面２線	長崎線諫早駅に併設
長崎	65.98	高架島式２面４線	長崎線長崎駅に併設

工事起点は武雄温泉起点－０．９０ｋｍ（含取り付け線）・工事終点は同６６．１０１ｋｍ。

着工区間の主な土木構造物

下西山トンネル	武雄温泉～嬉野温泉	１４５ｍ
武雄トンネル	武雄温泉～嬉野温泉	１３８０ｍ
内田トンネル	武雄温泉～嬉野温泉	８８ｍ
第１袴野トンネル	武雄温泉～嬉野温泉	１００ｍ
第２袴野トンネル	武雄温泉～嬉野温泉	８０ｍ
袴野架道橋（西九州道）	武雄温泉～嬉野温泉	２７０ｍ
宇土手トンネル	武雄温泉～嬉野温泉	７５ｍ
大草野トンネル	武雄温泉～嬉野温泉	５９９ｍ
三坂トンネル	武雄温泉～嬉野温泉	１４００ｍ
俵坂トンネル	嬉野温泉～新大村	５７０５ｍ
彼杵川橋梁	嬉野温泉～新大村	１５０ｍ
三ノ瀬トンネル	嬉野温泉～新大村	８５５ｍ
彼杵トンネル	嬉野温泉～新大村	２０７５ｍ
塩鶴トンネル	嬉野温泉～新大村	３４５ｍ
千綿川橋梁	嬉野温泉～新大村	２１３ｍ
千綿トンネル	嬉野温泉～新大村	１６３２ｍ
清水トンネル	嬉野温泉～新大村	９７２ｍ
江ノ串トンネル	嬉野温泉～新大村	１３５１ｍ
木場トンネル	新大村～諫早	２８８５ｍ
第１岩松トンネル	新大村～諫早	２００ｍ
第２岩松トンネル	新大村～諫早	２８１ｍ
第３岩松トンネル	新大村～諫早	７０６ｍ
鈴田トンネル	新大村～諫早	１７４６ｍ
第１本明トンネル	新大村～諫早	７８８ｍ
第２本明トンネル	新大村～諫早	３１０ｍ
栄田線路橋	新大村～諫早	２００ｍ
諫早トンネル	諫早～長崎	２７０ｍ
第１宇部線路橋	諫早～長崎	１００ｍ
第１平山トンネル	諫早～長崎	２１０ｍ
第２平山トンネル	諫早～長崎	２３０ｍ
第３平山トンネル	諫早～長崎	５００ｍ
高岳トンネル	諫早～長崎	１５０ｍ
久山トンネル	諫早～長崎	４９８０ｍ
経ヶ岳トンネル	諫早～長崎	１９４０ｍ
城平架道橋（長崎道）	諫早～長崎	１００ｍ
平間トンネル	諫早～長崎	９８０ｍ
新長崎トンネル	諫早～長崎	７４６０ｍ
八千代線路橋	諫早～長崎	１９３ｍ

武雄温泉～長崎の土木工事着手状況２０１７年２月２７日更新

工区名	位置	工区位置（武雄温泉起点km）				状況	起工式の日
		工事起点	工事終点	工区延長km	備考
武雄温泉駅高架橋他	武雄市	-0.900	1.615	2.515		施工中	2016/2/18
武雄トンネル外 1 箇所他	武雄市	1.615	3.408	1.793	下西山トンネル L=145m、武雄トンネル L=1380m	施工中	2014/11/27
大山路高架橋他	武雄市	3.408	5.850	2.442	内田トンネルL=88m、第1袴野トンネル L=100m、第2袴野トンネルL=90m	施工中	2016/1/15
袴野橋りょう他	武雄市	5.850	6.812	0.962		施工中	2013/7/25
大草野トンネル外1箇所他	武雄市・嬉野市	6.812	8.941	2.129	宇土手トンネル L=80m、大草野トンネル L=599m	施工中	2014/8/1
三坂トンネル他	嬉野市	8.941	10.494	1.553	三坂トンネル L=1400m	トンネル掘削完了
嬉野温泉駅高架橋他	嬉野市	10.482	11.730	1.248		施工中	2014/11/29
	嬉野市	11.730	11.735
俵坂トンネル (東) 他	嬉野市	11.735	14.400	2.665	俵坂トンネル東工区 L=2470m	トンネル掘削完了	？
俵坂トンネル (西)他	嬉野市・東彼杵町	14.400	17.460	3.060	俵坂トンネル西工区 L=3030m	トンネル掘削完了	2009/7/5
	東彼杵町	17.460	17.535
彼杵川橋りょう他	東彼杵町	17.535	17.905	0.370		施工中	2016/11/25
彼杵トンネル外2箇所他	東彼杵町	17.900	21.420	3.520	三ノ瀬トンネル L=855m、彼杵トンネルL=2075m、塩鶴トンネル L=345m	トンネル掘削完了	2010/8/4
	東彼杵町	21.420	21.428
千綿川橋りょう	東彼杵町	21.428	21.761	0.333		完成	2011/8/11
千綿トンネル外1箇所他	東彼杵町	21.761	24.495	2.734	千綿トンネル L=1632m、清水トンネル L=972m	完成	2010/12/6
	串川橋梁
	江ノ串川橋梁
江ノ串トンネル他	東彼杵町・大村市	24.495	26.143	1.648	江ノ串トンネル L=1351m	完成	2012/1/27
松原高架橋他	大村市	26.143	28.038	1.895	松原トンネルL=335m	施工中	2015/1/21
	餅ノ浜川橋梁
	松原トンネル/変配川橋梁
	松原高架橋
福重高架橋他	大村市	28.038	29.388	1.350		施工中	2014/10/8
大村車両基地路盤他	大村市	29.070	30.340	1.270	車両基地路盤　盛り土	施工中	2015/9/30
竹松高架橋他	大村市	29.388	30.833	1.445		施工中	2014/4/14
新大村駅高架橋他	大村市	30.833	33.819	2.986		施工中	2016/1/21
木場トンネル他	大村市	33.819	37.007	3.188	木場トンネル L=2885m	掘削中	2015/6/3
第1岩松トンネル外3箇所他	大村市	37.007	39.052	2.045	第1岩松トンネルL=200m、第2岩松トンネルL=281m、第3岩松トンネルL=706m	施工中	2015/12/24
鈴田トンネル他	大村市・諫早市	39.035	40.820	1.785	鈴田トンネルL=1756m	完成	2009/7/17
第1本明トンネル外1箇所他	諫早市	40.819	42.520	1.701	第1本明トンネルL=788m、第2本明トンネルL=190m	掘削中
栄田高架橋他	諫早市	42.520	44.057	1.537		施工中
諫早駅路盤他	諫早市	44.057	45.055	0.998		施工中
諫早トンネル他	諫早市	45.055	45.450	0.395	諫早トンネルL=270m	施工中
宇都高架橋	諫早市	45.450	46.155	0.705		施工中
平山高架橋他	諫早市	46.155	47.013	0.858		施工中
第1平山トンネル外3箇所他	諫早市	47.017	48.390	1.373	第1平山トンネルL= 210 m、第2平山トンネルL= 230m、第3平山トンネルL= 500m、高岳トンネルL= 150m	施工中	2015/8/27
久山トンネル(東)他	諫早市	48.390	50.955	2.565	久山トンネル東工区L=2555m	掘削中	2015/1/15
久山トンネル(西)他	諫早市・長崎市	50.955	53.436	2.481	久山トンネル西工区L=2425m	掘削中	2015/8/20
経ヶ岳トンネル他	長崎市	53.436	56.711	3.275	経ヶ岳トンネルL=1940m	掘削中	2016/3/25
平間トンネル他	長崎市	56.711	57.826	1.115	平間トンネルL=980m	掘削中	2016/8/4
新長崎トンネル(東)他	長崎市	57.820	61.720	3.900	新長崎トンネル東工区L=3870m	掘削中	2014/5/12
新長崎トンネル(西)他	長崎市	61.720	65.345	3.625	新長崎トンネル西工区L=3590m	掘削中	2015/5/21
長崎駅高架橋他	長崎市	65.339	66.101	0.762	一部桁除く	施工中	2015/12/17
